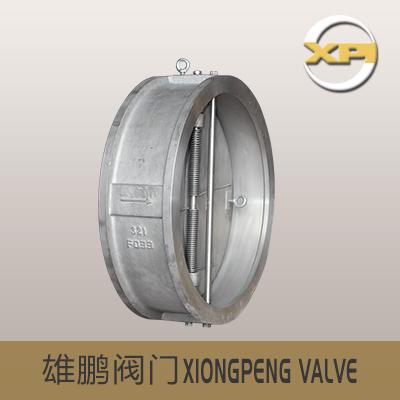

H77止回阀
图片展示
产品描述
产品型号：H77
产品特点：H77对夹蝶型止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用
产品特点：H77对夹蝶型止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用
详细介绍
-
【H77对夹蝶型止回阀简述】: H77对夹蝶型止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
【H77对夹蝶型止回阀详细资料】:
H77对夹蝶型止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。该止回阀采用对夹式，蝶板为两个半圆，且采用弹簧强制复位，密封面可为本体堆焊耐磨材料或衬橡胶，使用范围广，密封可靠。
H77对夹蝶型止回阀主要技术参数
公称通径 DN(mm) 50~1200 公称压力 PN(MPa) 1.0 1.6 2.5 4.0 试验压力Ps(MPa) 强度试验 1.5 2.4 3.75 6.0 密封试验 1.1 1.76 2.75 4.4 适用介质 水、蒸汽、油品、污水、酸碱类 适用温度 橡胶密封面（X）-20℃~120℃合金钢密封面（H）主体碳钢-29℃~425℃不锈钢主体用于酸类介质-29℃~200℃
H77对夹蝶型止回阀主要零件材料名称 材料 阀体 铸铁、铸钢、不锈钢、铬镍钼钛钢 阀板 铸铁、铸钢、不锈钢、铬镍钼钛钢 阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢 密封圈 橡胶、不锈钢、合金钢 弹簧 60Si2Mn、3Cr13、17-7PH、INCONEL
通径DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 L 43 46 64 64 70 76 89 114 114 127 140 152 152 178 229 241 241 300 360 D 100 120 135 155 185 185 265 320 368 428 482 532 585 685 800 905 1005 1115 1325 H77对夹蝶型止回阀连接尺寸通径DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 L PN1.01.62.5 60 67 73 73 83 98 127 146 181 184 198 203 219 222 PN4.0 60 67 73 73 83 98 127 146 181 222 231 / / / D PN1.0 107 127 142 162 192 218 273 328 378 438 489 539 594 695 PN1.6 107 127 142 162 192 218 273 328 378 444 495 555 617 734 PN2.5 107 127 142 168 194 224 284 340 400 458 514 / / / PN4.0 107 127 142 168 194 224 290 352 417 474 546 / / /
