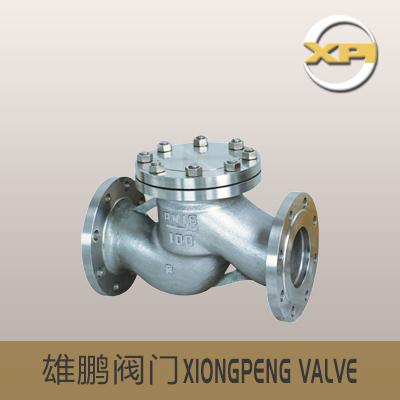

H41H升降式止回阀
图片展示
产品描述
产品型号：H41H
产品特点：它靠管路中介质本身的流动产生的力而自动开启和关闭，从而防止介质倒流、防止泵及其驱动电机机反转，以及容
产品特点：它靠管路中介质本身的流动产生的力而自动开启和关闭，从而防止介质倒流、防止泵及其驱动电机机反转，以及容
详细介绍
升降式止回阀双称卧式止回阀，属于自控阀门。它靠管路中介质本身的流动产生的力而自动开启和关闭，从而防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。升降式止回阀用于水平管道系统中。
H41H升降式止回阀适用于工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上。适用介质为：水、油品、蒸汽、酸等。它还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上。
升降式止回阀外形尺寸及重量：
| 公称通径DN(mm) | H41H/W-16型主要尺寸(mm) | 重量(kg) | ||||||
| L | D | D1 | D2 | b-f | Z-фd | H | ||
| 15 | 130 | 95 | 65 | 46 | 14-2 | 4-14 | 77 | 3 |
| 20 | 150 | 105 | 75 | 56 | 16-2 | 4-14 | 77 | 4 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 80 | 5 |
| 32 | 180 | 140 | 100 | 74 | 18-2 | 4-18 | 85 | 6.45 |
| 40 | 200 | 150 | 110 | 84 | 18-2 | 4-18 | 95 | 7.1 |
| 50 | 230 | 165 | 125 | 99 | 20-2 | 4-18 | 115 | 9.2 |
| 65 | 290 | 185 | 145 | 118 | 20-2 | 4-18 | 140 | 13.4 |
| 80 | 310 | 200 | 160 | 132 | 20-2 | 8-18 | 170 | 17 |
| 100 | 350 | 220 | 180 | 156 | 22-2 | 8-18 | 200 | 23.5 |
| 125 | 400 | 250 | 210 | 184 | 22-2 | 8-18 | 230 | 33.5 |
| 150 | 480 | 285 | 240 | 211 | 24-2 | 8-22 | 255 | 47 |
| 200 | 550 | 340 | 295 | 266 | 24-2 | 12-22 | 285 | 82.5 |
| 250 | 650 | 405 | 355 | 319 | 26-2 | 12-26 | / | / |
| 300 | 750 | 460 | 410 | 370 | 28-2 | 12-26 | / | / |
