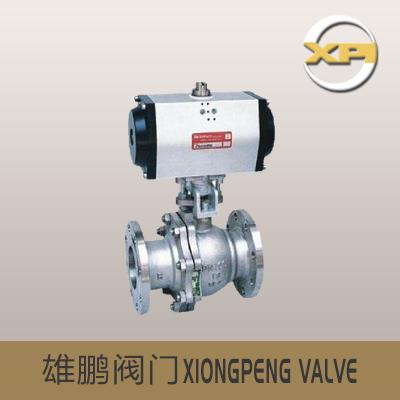

Q641F不锈钢气动球阀
图片展示
产品描述
产品型号：Q641F
产品特点：密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修
详细介绍
|
产品详细信息：
|
|
Q641F气动球阀概述：
Q641F系列气动O型球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用的执行机构分单作用和双作用两种型号。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
气动球阀主要性能规范
|
公称通径DN（mm）
|
15-250
|
|
公称压力PN（MPa)
|
1.6
|
|
公称压力PS（MPa)
|
强度试验
|
2.4
|
|
密封试验
|
1.76
|
|
材料\材料代号
|
C
|
P
|
R
|
|
主要零件
|
阀体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球芯
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
阀杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封圈
|
增强聚四氟乙烯 对位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
适用工况
|
适用介质
|
水、蒸汽、油品
|
硝酸类
|
醋酸类
|
|
适用温度
|
-28℃～300℃
|
|
执行器
|
型号
|
BAW系列、GT系列、SW系列
|
|
气源压力
|
0.4-0.7Mpa
|
气动球阀订购气动阀门产品须知
1、请在订货时提供详细口径规格、交货地地、交货时间。
2、根据管道需要，决定选用往复式（二位开关式）或弹簧复位式（常闭或常开式）。
3、可选配控制附件：（1）单电控电磁阀（断电进常闭或常开），（2）双电控电磁阀（开关式），（3）阀位开关回讯器，（4）气源处理三联件。特殊使用环境（易燃易爆场合），何选防爆型。
Q641F-16型气动球阀主要尺寸及执行器配置
|
公称通径DN(mm)
|
尺寸(mm)
|
执行器型号
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
GTD52/GT63K
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
GT63/GT63K
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
GT63/GT83K
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
GT83/GT83K
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
GT83/GT110K
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
GT83/GT110K
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
GT110/GT127K
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
GT127/GT127K
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
GT127/GT160K
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
GT160/GT190K
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
GT190/GT210K
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
GT254/BAW20S
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
AW17/AW20S
|
|
